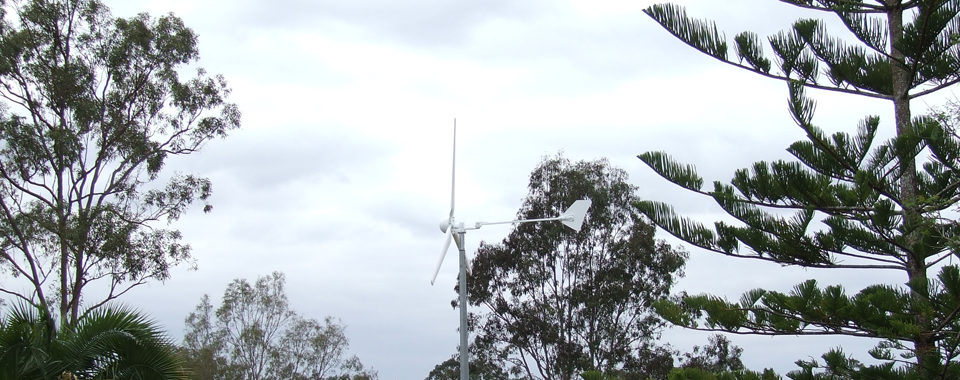

Modelo H3.8 - 2000W

Corpo do Gerador: Inclui principalmente o gerador, o nariz (cone) e a cobertura de proteção. O gerador Hummer é o mais avançado do mundo resultado de muita pesquisa e de 4 patentes internacionais. Este gerador é produzido com materiais magnéticos de alta-eficiência, liga de cobre especial, aço inoxidável de alta resistência e liga de alumínio aeronáutico. É extremamente leve e pequeno, entretanto possui elevada eficiência de geração.

Nariz Cônico:Produzido com liga de alumínio reforçada. Localizado na parte frontal das pás com o objetivo de reduzir a resistência do vento. O gerador é instalado no nariz o que torna favorável a dissipação de calor.

Capa de Proteção:Produzido com liga de alumínio reforçada e posicionada entre as pás e o nariz cônico com o objetivo de reduzir resistência do vento e proteger o gerador.

Rolamento SKF:Dois rolamentos SKF são utilizados neste sistema fato que proporciona credibilidade, segurança e funcionamento estável.

Flange:Produzido com finas partes de aço é utilizado para fixação das pás.

Pás:Produzido com fibra de vidro reforçada com plástico, sendo responsável e captar a energia do vento e convertê-la em energia mecânica. Todas as 3 pás compõem um jogo de pá as quais foram testadas e balanceadas em conjunto, sendo que a ordem das pás não deve sofre alteração.

Eixo Central (Yaw shaft):Produzido com finas partes de aço é responsável pela orientação da turbina eólica em relação à direção do vento. Neste dispositivo ocorre conexão entre o gerador, as pás e a torre e possibilita o movimento de rotação por 360º.

Torre e Acessórios:A torre é produzida com liga de manganês o que caracteriza pouco peso e elevada durabilidade. Estes modelos possuem uma “asa” como acessório com o objetivo de dar estabilidade em condições de velocidade excedida de vento.

Inversor Off Grid (isolado):É utilizado em sistemas isolados para alimentar equipamentos em corrente alternada. Operacionalizado com tecnologia SPWM este inversor é de alta eficiência fornecendo frequência e tensão de saída estáveis.

Inversor On-Grid:É utilizado para conexão da energia gerada pela turbina eólica na rede elétrica disponível, sem necessidade de sistemas de baterias. Operacionalizado com tecnologia SPWM este inversor é capaz de converter alta potência numa larga faixa de tensão de corrente alternada.

Retificador e Controlador de Carga:Este equipamento retifica a corrente alternada gerada pelo aerogerador em corrente continua e carrega o banco de baterias. Este também controla a sobrecarga no banco de baterias.

 Especificações



 Potência Nominal (W)

2000

Potência Máxima de Saída

3200

Voltagem Banco de Baterias (Vdc)*

120

Voltagem de Saída (Vac)

110/220

Velocidade do Vento de Partida (m/s)

3

Velocidade do Vento Nominal (m/s)

9

Faixa de Velocidade de Operação (m/s)

3-25

Velocidade de Vento de Segurança (m/s)

50

Eficiência do Gerador

>0,8

Coeficiente Aerodinâmico do Rotor (Cp)

0.45

Tipo do Gerador

Gerador de Imã Permanente

Peso do Gerador (kg)

25



Altura da Torre

Torre Fixada com Cabos de Aço: 10 m

Torre Estrutural: 10 m

Torre Hidráulica: 10,64 m

Material da Pá/ Quantidade

GRP (Fibra de vidro reforçada com plástico) / 3

Diâmetro da Pá (m)

Ф3,8

Método de Regulagem da Velocidade

Yawing” + Freio Eletromagnético

(Opção de Freio Hidráulico)

Método de Desligamento

Manual e Automático

* Sistema Off Grid (Isolado)
