Corpo do Gerador: Inclui principalmente o gerador, o nariz (cone) e a cobertura de proteção. O gerador Hummer é o mais avançado do mundo resultado de muita pesquisa e de 4 patentes internacionais. Este gerador é produzido com materiais magnéticos de alta-eficiência, liga de cobre especial, aço inoxidável de alta resistência e liga de alumínio aeronáutico. É extremamente leve e pequeno, entretanto possui elevada eficiência de geração.

Nariz Cônico:Produzido com liga de alumínio reforçada. Localizado na parte frontal das pás com o objetivo de reduzir a resistência do vento. O gerador é instalado no nariz o que torna favorável a dissipação de calor.

Capa de Proteção:Produzido com liga de alumínio reforçada e posicionada entre as pás e o nariz cônico com o objetivo de reduzir resistência do vento e proteger o gerador.

Rolamento SKF:Dois rolamentos SKF são utilizados neste sistema fato que proporciona credibilidade, segurança e funcionamento estável.

Flange:Produzido com finas partes de aço é utilizado para fixação das pás.

Pás:Produzido com fibra de vidro reforçada com plástico, sendo responsável e captar a energia do vento e convertê-la em energia mecânica. Todas as 3 pás compõem um jogo de pá as quais foram testadas e balanceadas em conjunto, sendo que a ordem das pás não deve sofre alteração.

Eixo Central (Yaw shaft):Produzido com finas partes de aço é responsável pela orientação da turbina eólica em relação à direção do vento. Neste dispositivo ocorre conexão entre o gerador, as pás e a torre. With 24V power supply and gear box included, it controls the operation of wind turbine.

Dogvane:Este equipamento é responsável por medir a direção do vento e enviar esta informação para o Eixo Central (Yaw Shaft) a cada 120s. No caso do ângulo entre o dogvane e o eixo do gerador eólico for maior que 10 graus, o gerador 24VDC vai automaticamente redirecionar o eixo central da turbina na direção instantânea do vento.

Anemômetro:Este equipamento mede a velocidade do vento. Caso a velocidade do vento seja de forma constante e superior a 3m/s num intervalo mínimo de 20 segundos, o sistema de posicionamento (seguidor) da turbina eólica irá posicionar as pás na direção do vento e então se iniciará o processo de geração de energia. No instante que a velocidade do vento esteja inferior a 3m/s, o sistema ficará na posição stand-by.

Inversor Off Grid (isolado):É utilizado em sistemas isolados para alimentar equipamentos em corrente alternada. Operacionalizado com tecnologia SPWM este inversor é de alta eficiência fornecendo frequência e tensão de saída estáveis.

Inversor On-Grid:É utilizado para conexão da energia gerada pela turbina eólica na rede elétrica disponível, sem necessidade de sistemas de baterias. Operacionalizado com tecnologia SPWM este inversor é capaz de converter alta potência numa larga faixa de tensão de corrente alternada.

Controlador PLC:Utilizando sistema Siemens CPU com comandos diretamente na tela (touch screen), este controlador é responsável por regular a situação de operação do gerador eólico. Os usuários podem definir os parâmetros de operações considerando os requisitos necessários.

Retificador e Controlador de Carga:Este equipamento retifica a corrente alternada gerada pelo aerogerador em corrente continua e carrega o banco de baterias. Este também controla a sobrecarga no banco de baterias.

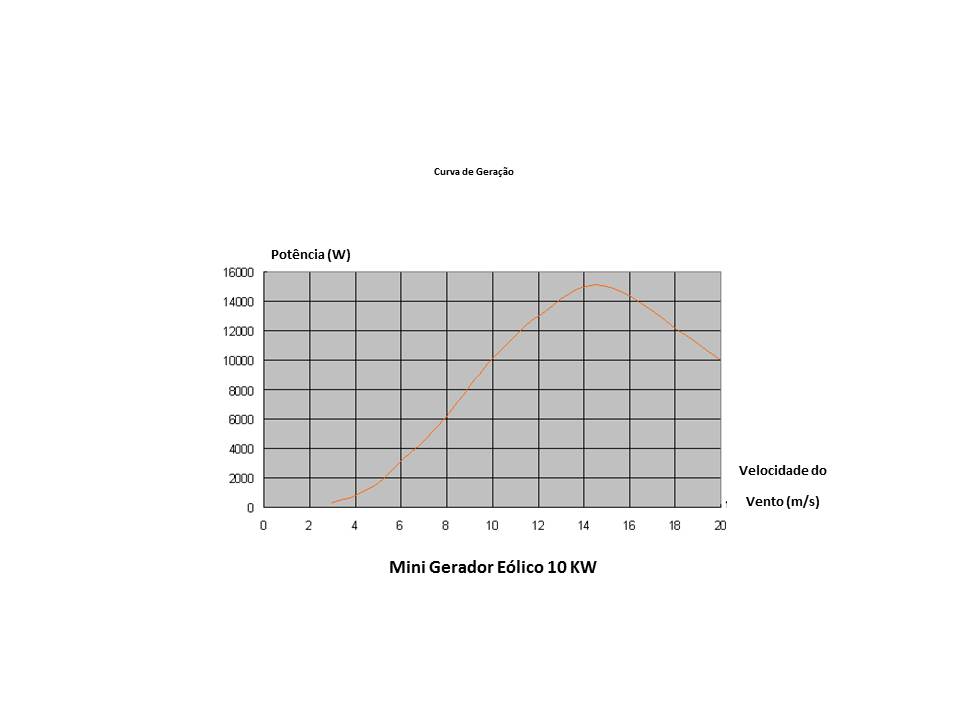

Especificação
